TP4056 с защитой от перезаряда и разряда Li-ion аккумуляторов

Категория: Источники питания понижающие

Данная плата называется модулем для правильной зарядки аккумуляторов Li-ion, у которых среднее напряжение 3,7 вольт. Преимущество от немного дешевых модулей это то, что зарядное устройство TP4056 с защитой от перезаряда и разряда. Автоматически при достижении напряжения батарейке 4,19 вольт, сам отключается, а ток зарядки до 1А. Можно устанавливать в различные устройства.

25 грн

Купить

Проголосовало: 4

Описание
Характеристики

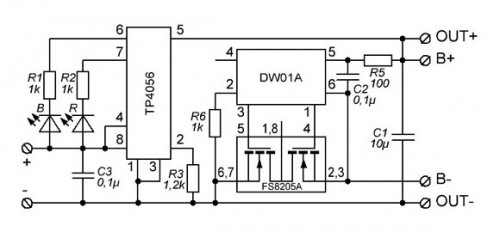

Схема
Отзывы

55555

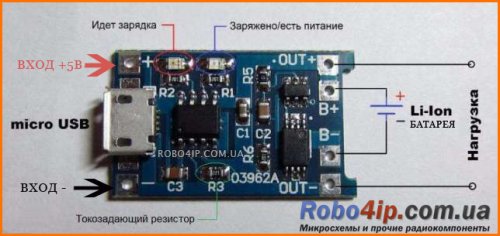

TP4056 с защитой купить можно от 1 шт. Подключение не сложное, с одной стороны нужно подключить 5 вольт через разъем, можно подключить зарядку от вашего телефона, другим способом подключаться два провода + и - от 5V и припаять его или просто скрутить. По центру главная схема с двумя индикаторами. С другой стороны контакты B+, B- - подключаться ваша батарейка, на выходы OUT (плюс и минус) - это нагрузка от Li-ion батарейки. Работа модуля TP4056 с защитой такая, при подключении напряжения 5 В, на выходе регулируется ~ 4,19 В, при полной зарядки модуль отключаться и горит светодиодный индикатор. Плата имеет такие крошечные размеры 2,7x1,7, что её встраивать можно в любое ваше устройство. Также есть кратковременная защита от случайной переполюсовки, только модуль TP4056 с защитой сильно нагреется. Удачных экспериментов!
