Водонепроницаемый DS18B20 датчик температуры в корпусе
Категория: датчики
DS18B20 термодатчик один самых популярных цифровых измерителей температуры для любых целей, где требуется измерять от -50 до +125 °C. Сейчас вы смотрите DS18B20 водонепроницаемый с проводом до 100 см, если необходимый выводной TO-92, пролистайте немного ниже. Очень часто применяться с платами Arduino для построения простой системы автоматики, в данном случае мониторинга температуры.
- Описание
- Характеристики
- Схема
- Отзывы
Что бы DS18B20 купить в Украине, нажмите на кнопку выше и укажите данные для доставки или свяжитесь с нами по телефону. Характеристики и подробные данные, смотрите в соответствующих вкладках на robo4ip.
DS18B20 датчик температуры имеет три цветных выводных провода:
- красный, питание начиная от 3В до 5.5В, краткое обозначение - VCC;
- черный, это земля GND. Иногда может быть и желтым цветом, например у датчика присутствует изначально такие цветовые выводы (красный, желтый, синий);
- желтый "зеленый", отвечает за передачу данных, провод - DATA.

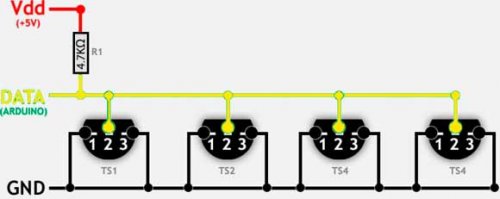

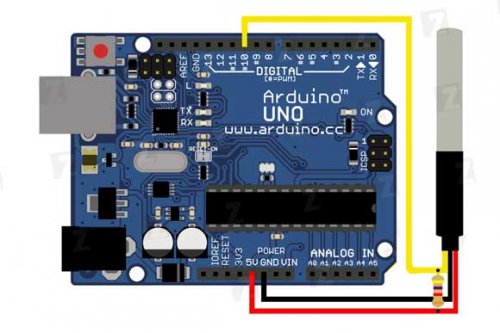

Подключается DS18B20 герметичный также как и TO-92, сигнальный DATA с питанием VCC соединяется через резистор номиналом 4,7 кОм. Если нет такого в наличии и при этом подключаете только один DS18B20 в корпусе или без, можно вместо резистора 4,7, припаять на 10 кОм.
Так как у каждого датчика температуры уникальный серийный код с длиной 64 разряда, через DATA можно подключать через общую линию связи, например при использовании с Ардуино. DS18B20 влагозащищенный можно применить в аквариуме, своя метеостанция, инкубаторах, теплицах, двигателях, отоплении и др.
- Даташит
- Скетч DS18B20 для Arduino
